Blueprint / Scientific Diagram

蓝图原本是一种复制工艺，科学图解是一种说明关系的方法。剖切位置、比例、线型、标注、图例与版本信息共同说明对象的结构。

蓝晒复制

传统 blueprint 采用 cyanotype 接触印相：涂有感光化学物质的纸或布与原图紧密贴合，在紫外光下曝光，再用水冲洗。被遮住的部分保留浅色，曝光部分形成深蓝，原图的线条因此成为蓝底上的白线。它是一种接触复制，不需要把整张工程图重新用相机拍摄，也能保持原图尺度。蓝色来自化学复制过程，工程知识则来自图纸的比例、线条和标注。

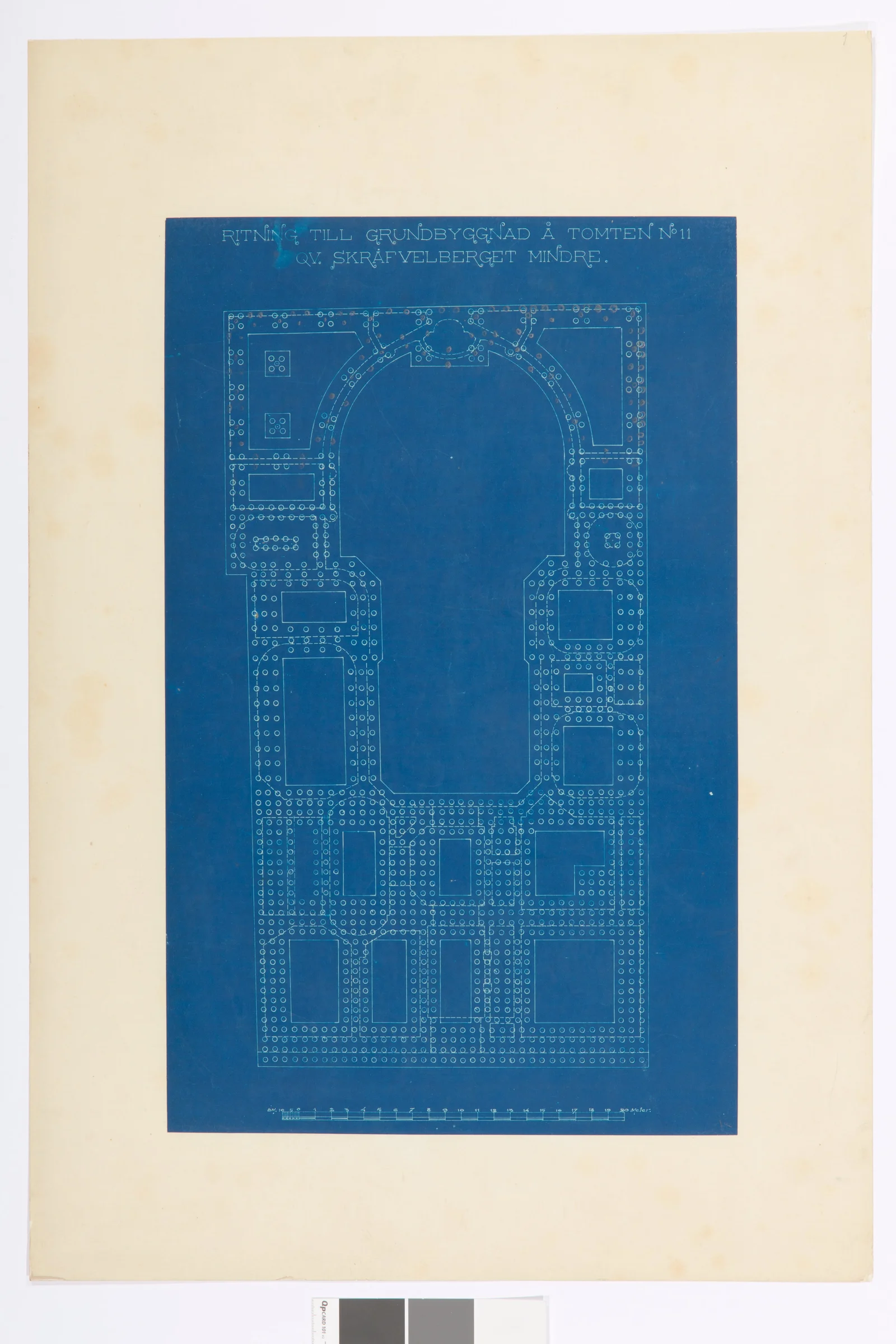

Hallwylska palatset 的传统蓝图 — Hallwylska 博物馆收藏的建筑蓝图，19–20 世纪，公有领域。墙体、门窗、尺寸线及边缘标题与修订区域，配合比例和标注用于协作。

同一工艺也用于艺术摄影。Anna Atkins 在 19 世纪使用 cyanotype 制作海藻图册，植物本体遮住感光纸，轮廓以浅色留下。她的图像与建筑蓝图共享化学过程，却服务于标本研究：图像把形态、分类和页面顺序交给读者观察。

工程图的视图与剖切

一栋建筑不能在一张图中同时显示内部、外立面、管线和材料厚度。平面图从上方切开，剖面图沿一条垂直面切开，立面图则保持正面观看。剖切线、视线箭头和图例告诉读者应该把哪些线当成被切到的墙，哪些线当成远处的轮廓。

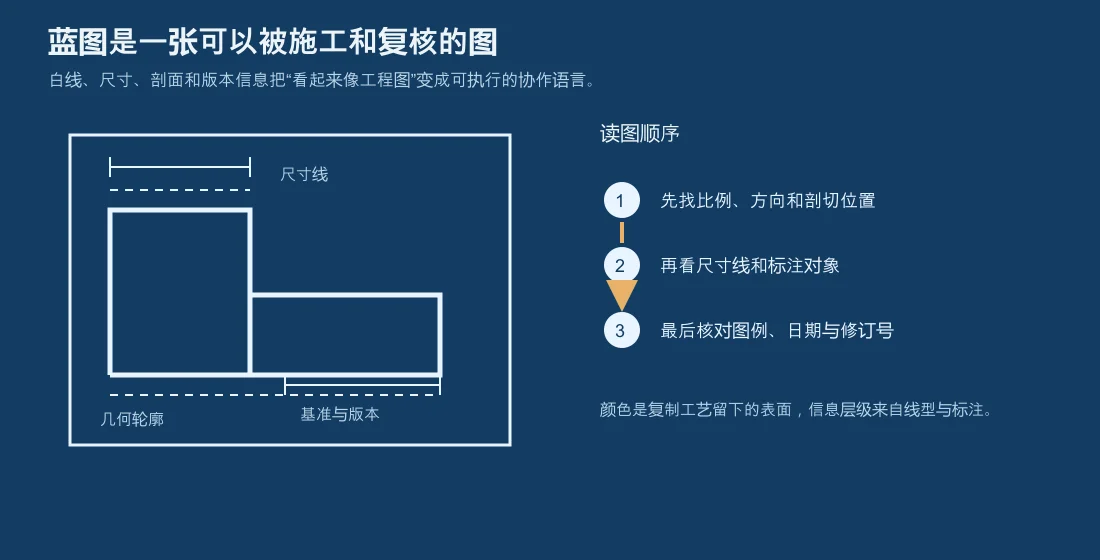

蓝图的线型、尺寸与阅读顺序示意 — 本 Atlas 自制示意图，2026，CC BY 4.0。左侧把轮廓、尺寸线和基准线分开；右侧给出先读比例与剖切，再读标注，最后核对版本的顺序。它解释的是信息层级，不是某一座建筑的施工图。

尺寸线提供可比较的长度，标高统一楼层坐标，材料符号记录厚度、构造和施工要求，使图纸可在多人之间传递。

科学图解的过程说明

科学图解可放大、拆开或透明化细胞、机器与生态系统，用箭头和编号说明物质来源、力的传递、部件变化或测量过程，不必遵循真实比例。

这使它与 Point Cloud 形成对照。点云尽量保留测量中留下的空间证据，科学图解则主动删去无关细节，以便显示关系。两者可以组合：点云提供建筑的真实轮廓，剖面图在其上标出结构；或把一张扫描结果简化成工程图，再用不同线型标记误差和缺失区域。

图解也会制造一种特殊的空间感。爆炸图把相连部件沿轴线拉开，让组装关系暂时可见；透明叠层把内部管道置于外壳之上；时间序列把同一对象复制成几个状态。若把所有零件都夸张拉开，读者反而无法判断原本怎样装回去。

蓝图与线框

wireframe 是三维模型的边线显示，blueprint 是带有投影、剖切、尺寸和版本信息的协作图纸。前者可旋转，后者通常按固定图面阅读。

它也不同于 Constructivism / Graphic UI。构成主义把几何和文字组织成传播中的方向与冲突，工程图把几何和文字固定成可核对的说明。

项目中的标注与版本

blueprint UI 可先明确对象，如建筑楼层、机器部件或地图管线，再规定比例、图例、坐标、标注与修订日期，之后添加蓝底、折痕或批注。
